KHx系列拼接服务器

拼控二合一化繁为简

KH系列拼接处理服务器将高性能拼接处理器与LED 控制系统融为一体，具备强大的图像处理技术和高分辨率 LED 显示控制能力，实现高质量的图像拼接和显示控制。

8K处理效果非凡

8K级别视频处理

全链路支持 8K 高清视频信号采集、处理及传输，视

频图像解析度可达 RGB 色域中全 4:4:4。

支持DP1.4输入

支持DP1.4输入，单接口最大分辨率支持8K@30Hz，

单板卡最大支持8K分辨率点对点拼接显示。

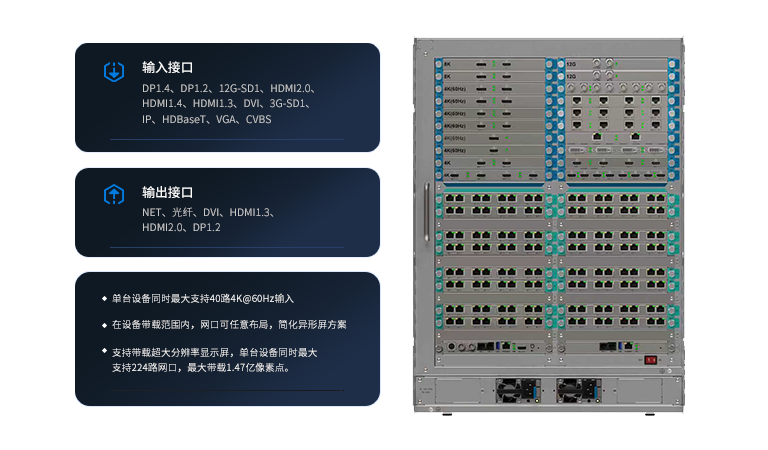

众多接口高载无忧

单台设备同时最大支持40路4K@60Hz输入

在设备带载范围内，网口可任意布局，简化异形屏方案

支持带载超大分辨率显示屏，单台设备同时最大

支持224路网口，最大带载1.47亿像素点。

图层共享灵活开窗

信号源可在屏幕墙任意位置开窗、漫游和缩放，并采用自主

研发的独特架构设计，能够在板卡间实现图层借用技术，可

轻松完成多图层任意布局显示。

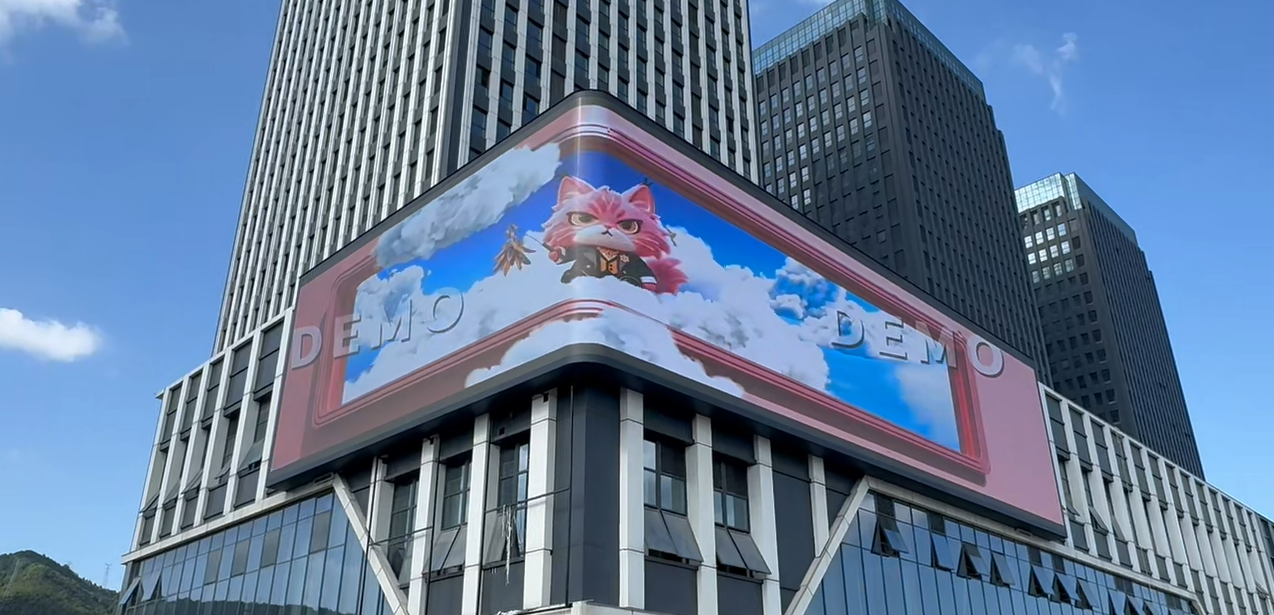

3D显示生动视界

支持左右、上下和120Hz等各种3D格式信号输入输出，

带来更加真实和身临其境的体验

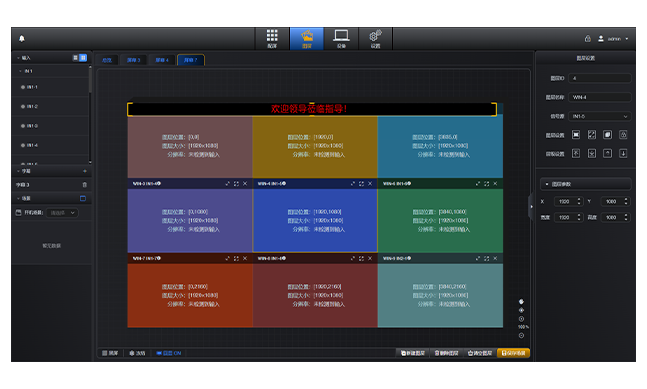

Web控制智能体验

采用B/S控制，无需安装软件，不受操作系统限制

多用户实时同步，快速响应，操作简洁，全新的体验。

可视化管理所见即所得

可视化管理

KH系列拼接服务器搭配Kapollo中控系统；可使用手机、

平板等移动端设备对系统进行管理，并可实时查看显示

终端的播放画面、信号处理系统的信号内容、媒体文件

及场景预案，完成可视化系统管理。

实时的回显预监视，所见即所得

KH系列拼接服务器不需要外加监视回显板卡，可实现

输入实时预监及HDMI输出回显，实现清晰流畅的图像

管理体验。

智能监控多重备份

智能监控，异常预警
多重备份，安全保障

KH系列拼接服务器支持所有模块的硬件实时监控，

出现故障提前预警；支持在线对设备进行自检，可

实现设备故障快速定位，大大降低设备运营维护成本。

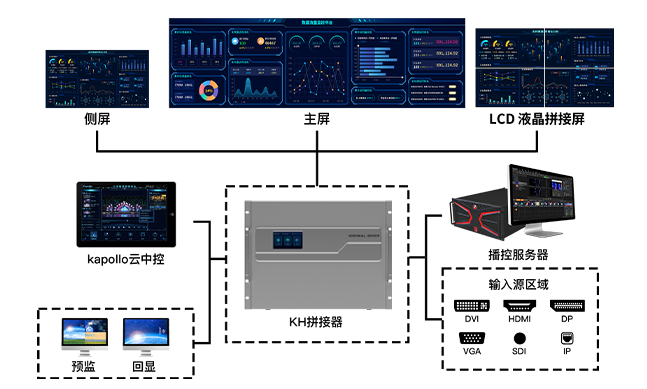

集成管理有效便捷

KH系列拼接服务器搭配Kapollo中控系统，不仅可对

媒体服务器进行可视化控制，还可对周边的音频系统、

灯光系统、电力系统以及其他程控设备（如电动幕布、

导轨电机等等）进行集中管理；接入系统的各个设备

可跟随显示屏播放内容进行随动响应，实现整个场景

的自动运行。

文件名称	日期	下载
KH2规格书_V2.0.1	2025-07-02
KH2规格书_V3.0.0	2025-09-10
KH2规格书_V3.0.0	2025-09-10
KH3规格书_V2.0.1	2025-07-02
KH8规格书_V2.0.1	2025-07-02
KH14规格书_V2.0.1	2025-07-02
KH系列视频拼接器用户手册-V1.1	2025-08-12

视界领先不止于达
