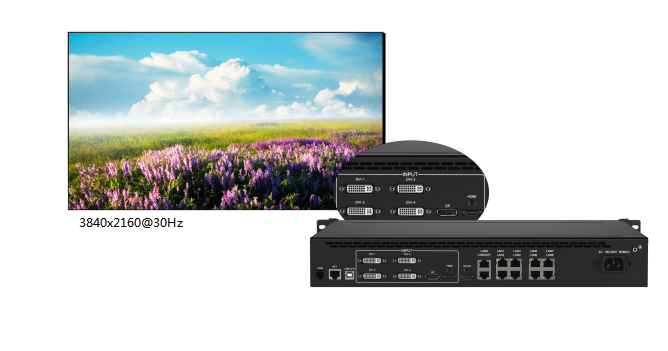

输入信号

类型

数量

说    明

DVI-D（24+1）

4

·最大支持分辨率为1920×1200@60Hz，向下兼容

·兼容HDMI1.3及以下版本，EDID版本1.3

HDMI1.4

1

·最大支持分辨率为3840×2160@30Hz，向下兼容

·兼容HDMI1.4及以下版本，支持HDCP2.2协议

DP1.1

1

·最大支持分辨率为3840×2160@30Hz

·DisplayPort 1.1标准

输出信号

类型

数量

说    明

LAN(网口）

10

·10个网口输出，可支持凯视达全系列接收卡，无需外置发送卡

HDMI-Monitor（24+1）

1

·监视口，可监视输入，输出，或输入输出

·兼容HDMI1.3及以下版本

控制接口

类型

数量

说    明

RS232

1

.波特率115200，用来对接中控设备

USB（TYPEB方形）

1

·用于金卡调试软件的连接

特色功能

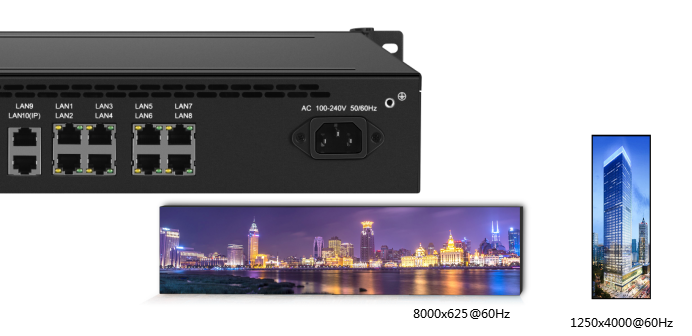

集成发送卡

·设备集成10个网口输出，无需外置发送卡，可支持凯视达全系列接收卡

自定义分辨率

·500万内自定义，最宽8000,最高4000

K-HDR

·DP和HDMI支持K-HDR效果，使得普通SDR素材呈现HDR效果，解决HDR素材少的痛点

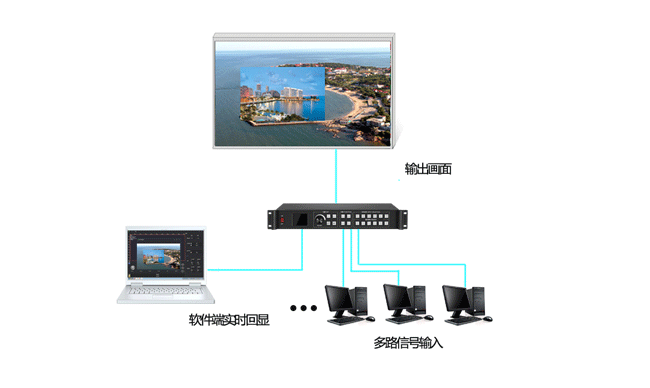

千兆回显

·用户可通过LAN10口，在上位机软件实时回显画面

淡入淡出切换

·所有通道信号均支持淡入淡出切换

局部/全局切换

·可将输入信号的任意区域进行截取显示，并可一键完成局部/全局画面的切换

Super Resolution

放大技术

·画面大小自由缩放

·有效保留图像细节，减轻画面放大多倍后产生的失焦现象

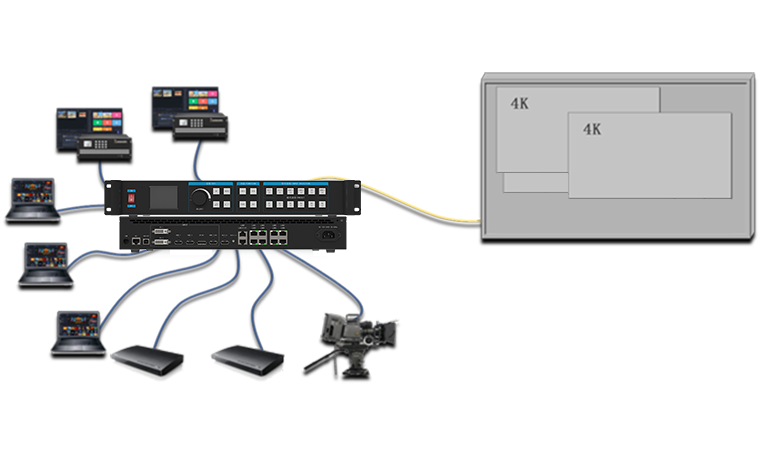

多画面显示

·设备最多可开四个画面,每个画面均可自由缩放、摆放，画面之间可相互叠加

多机级联

·支持多机级联拼接，实现超宽/高的拼接显示

EDIID编辑

·支持EDID（Extended Display Identification Data，扩展显示识别数据）的读取，修改和自定义

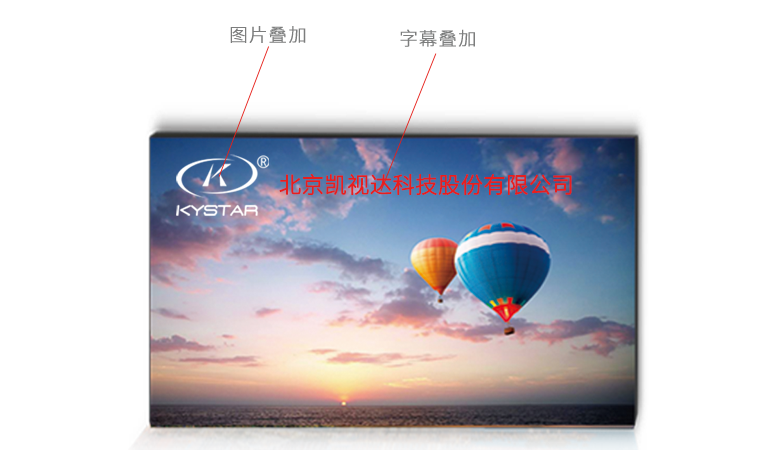

OSD功能

·字幕和图片叠加显示，字幕和图片能够存储在设备中，用户可实时调用关闭或显示

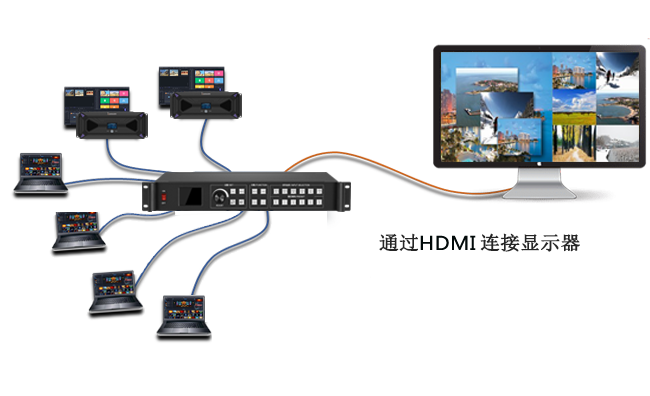

监视口

·支持对输入输出进行监视，支持监视输出，输入，输入输出三种模式选择

亮度控制

.支持配合多功能卡实现多根随环境自动控制亮度

键盘锁

·防止施工调试后现场人员的误操作

工程锁

·可设置工作时间,到达预约时间后，需要输入解锁密码才可使用

其他

上位机控制方式

RS232

尺寸(mm)

483×246×72mm（L×W×H）

重量(Kg)

5KG

输入电源

100-240VAC，47-63Hz，≤2A

工作环境

温度0-45℃；湿度0-95%

保修期

2年免费维修，终身维护

部分参数若有调整，恕不另行通知
